Исключительные характеристики

Высокопроизводительные серводвигатели с магнитами из редкоземельных металлов в сочетании с беззазорной системой передачи мощности обеспечивают максимальный крутящий момент, обеспечивающий максимальную скорость. Расстояние до соседнего фильтра преодолевается за 23 мс (модель HS-625) и за 30 мс (модели HS-1025 и HS-1032), тогда как самое большое расстояние (поворот колеса на 180 градусов, что соответствует трем гнездам для фильтров для модели HS-625 и пяти гнездам для моделей HS-1025 и HS-1032) преодолевается за 45 мс (модель HS-625) и 90 мс (модели HS-1025 и HS-1032).

Управление

Система управления не только оптимизирует траекторию для обеспечения максимальной скорости с минимальной вибрацией, но также адаптируется к изменениям нагрузки. При добавлении или удалении фильтров для обеспечения максимальной производительности необходимо регулировать параметры контроллера. Встроенный регулировочный механизм выполняет данную задачу, обеспечивая оптимальную работу вне зависимости от условий эксплуатации.

Преимущества серводвигателя

Расположенные на серводвигателе встроенные энкодеры обеспечивают надежную работу по сравнению с системами перемещения с шаговыми двигателями с открытым контуром, в которых возможен пропуск определенных шагов. Однако данные преимущества достигаются за счет увеличения объема контуров и сложности контроллера. Проблема решается применением современных полупроводниковых компонентов, высокопроизводительного цифрового процессора сигнала и сложного алгоритма управления.

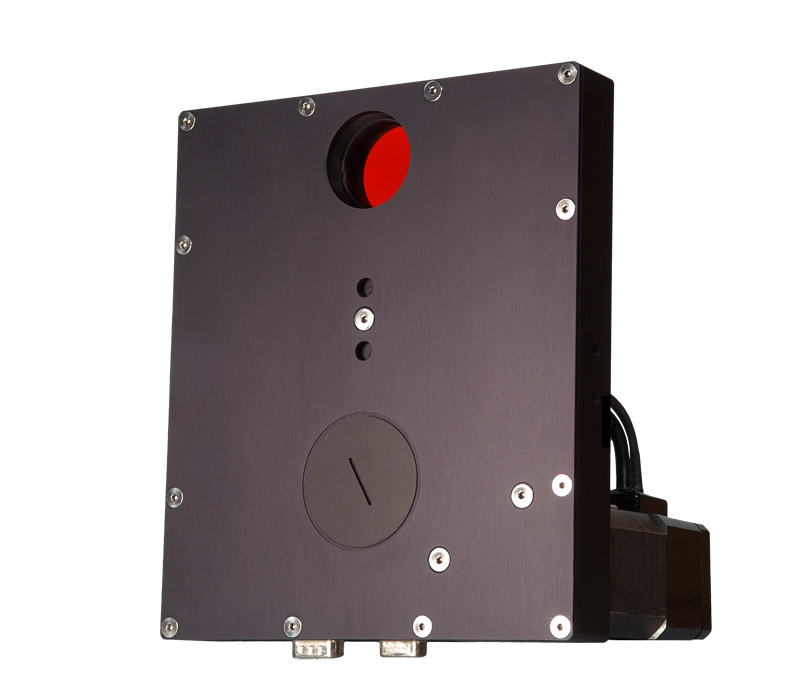

HS-1032	HS-1032 Carousel

Технические характеристики.

Функции высокоскоростных колёс для светофильтров

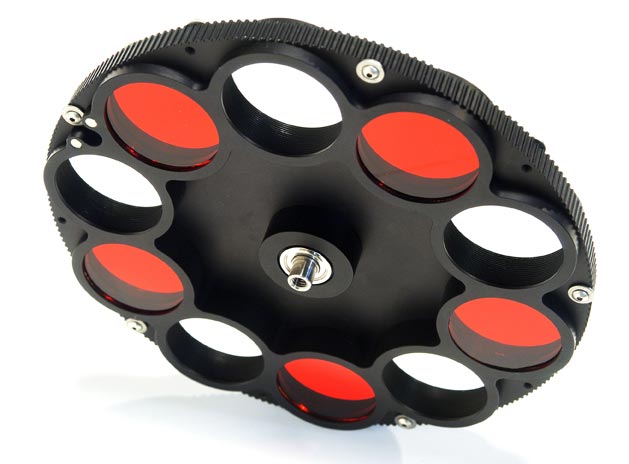

	Конструкция колеса Для увеличения скорости конструкция колеса предусматривает снижение веса. Высокая точность и надежность работы обеспечивается использованием специально разработанных компонентов и точностью обработки. Колесо для фильтров работает как шкив, снижая необходимое количество деталей, что обеспечивает эффективную передачу мощности и максимизирует передаваемый двигателем крутящий момент.
	Глубокие гнезда Гнезда для фильтров подходят для установки широкого спектра фильтров толщиной до 9 мм. В модель HS-1025 возможно установить до десяти фильтров диаметром 25 мм, в модель HS-1032 — до десяти 32 мм фильтров, в модель HS-625 — до шести 25 мм фильтров. Дополнительная гибкость обеспечивается комбинированием колеса модели HS-1032 с дополнительными    переходниками с 32 мм наа 25 мм или с изготовленными на заказ держателями. Фильтры удерживаются на месте резьбовыми держателями.
	Доступ к фильтру Увеличенное отверстие с резьбовой крышкой обеспечивает удобный доступ для замены фильтра, исключая необходимость в разборке блока.
	Индикатор положения фильтра На моделях HS-1025 и HS-1032 текущий выбранный фильтр и гнездо, выровненное с отверстием для замены фильтра, указываются через небольшие отверстия рядом с поворотным механизмом колеса. На модели HS-625 номер гнезда для фильтра виден при замене фильтра через отверстие для доступа.
	Встроенная электроника   Вся приводящая и управляющая электроника, облегчающая работы с моделями HS-1025, HS-1032 и HS-625, расположена в корпусе колеса для фильтров. Данное удобное решение исключает внешний контроллер и соответствующую проводку. Возможно управление   несколькими колесами для фильтров через один последовательный порт, для чего необходимо подключить их гирляндой. Для обеспечения функциональности системы из двух колес, управляемых центральным блоком управления, достаточно   подключить компьютер к входному порту колеса, а второе колесо — к выходному порту колеса. Через один последовательный порт возможно управлять тремя колесами для фильтров. Кроме систем управления и приведения на печатной плате располагается контроллер затвора, позволяющий напрямую подключать затвор без использования внешней электроники привода.

Чертежи

HS-625	HS-1025/HS-1032

Поддержка системы Micro-Manager

Поддержка высокоскоростных колёс для светофильтров FLI включается в стандартную комплектацию системы Micro-Manager. Свяжитесь с компанией FLI для получения более подробной информации.

Дополнительные материалы

Руководство пользователя высокоскоростных колес для светофильтров      http://www.flicamera.com/pdf/HSFW_RevB_print.pdf

Дополнительные брошюры

Продукция для применения в астрономии   http://www.flicamera.com/pdf/FLIastroV6web.pdf

Камеры для изучения живой природы   http://www.flicamera.com/pdf/LifeScienceFlyer.pdf

Таблица колес для светофильтров   http://www.flicamera.com/pdf/CFWspecs.pdf

Высокоскоростные колеса для светофильтров         http://www.flicamera.com/pdf/HSFW_RevB_print.pdf

Поддержка системы Micro-Manager

Поддержка высокоскоростных колёс для светофильтров FLI включается в стандартную комплектацию системы Micro-Manager.

Для получения более подробной информации свяжитесь с нашими специалистами  (См. раздел "Контакты")
